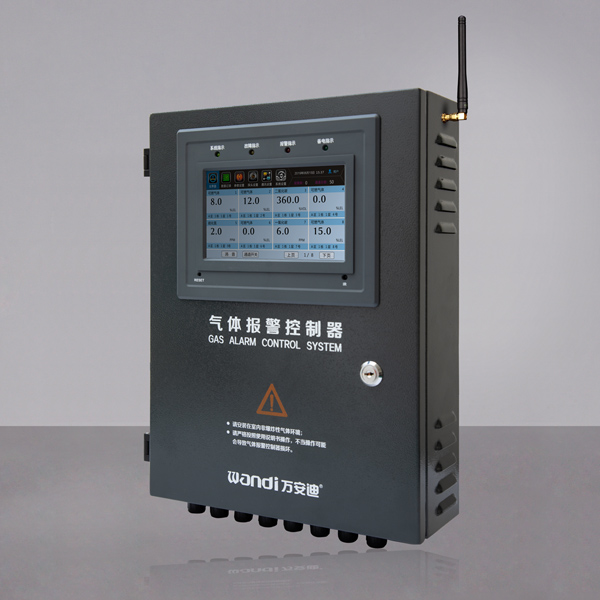

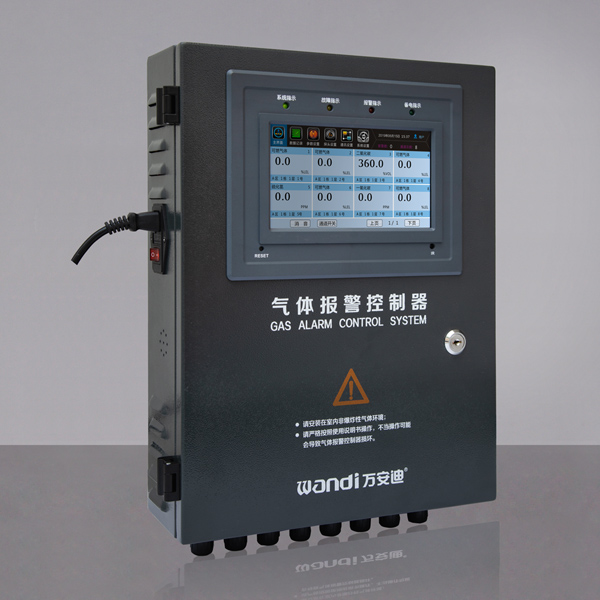

氣體報警控制器
產品型號: FIX2100
氣體報警控制器可適用于標準4~20mA電流信號以及Rs485總線制信號的控制與通訊,控制器采用高性能單片機進行控制及處理,整機工作狀態穩定。
氣體報警控制器連接氣體探測器可持續監測環境中的有毒有害氣體,根據接收到的輸入信號顯示被測氣體的濃度,并可通過Rs485數字信號與上位機通訊??刂破骺稍O(shè)定二級報警值,當監測到被測氣體濃度超標時根據不同的報警級別發出聲光信號示警。數據記錄、報警記錄、系統日志以及報警通道均可通過菜單查詢,并可通過繼電器輸出來控制外部設備,如排風系統或其它外部設備。
產品應用: 石油、化工、消防、燃?xì)?、船舶、衛生防疫、環境監測、市政公用、能源電力、冶金鑄造、木材加工,糧食儲藏、煙草熏蒸、工業噴涂、污水處理、科研實驗、應急救援監測等領域。
主要特點:
a)壁掛式4~20mA電流信號1-40通道或Rs485總線制信號1-255通道可選;
b)2路公共繼電器輸出(一級、二級報警(通用繼電器),故障報警(故障繼電器)),2路可編程繼電器輸出,8路擴展可編程繼電器輸出(選配);
c)提供與PLC或計算機通訊的Rs485 接口;

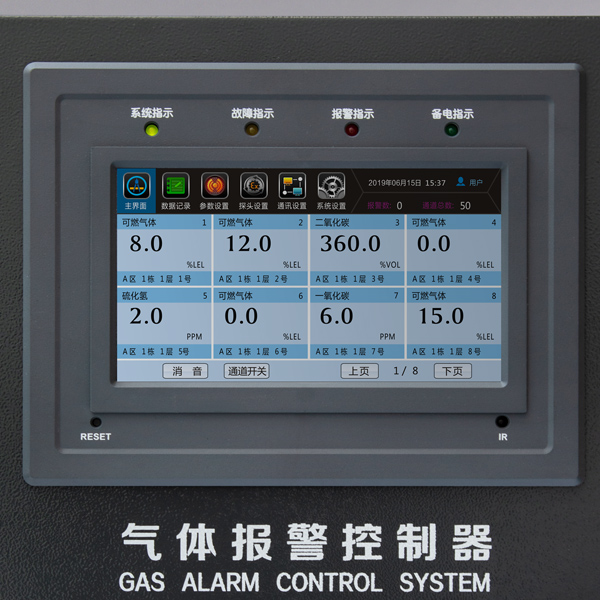

- d) 通過觸摸屏操作系統菜單,巡檢主顯示屏顯示測量氣體濃度值、報警信息、故障信息、系統操作日志、各通道氣體所有參數信息(如氣體名稱,量程,報警值等);
- e) 數據記錄,報警記錄、系統日志等可以通過撥出TF存儲卡用讀卡器導出數據;
f )? 通過觸摸屏進行報警參數設定、系統日期時間設定、通訊參數設定,可以對4~20mA電流信號進行校準操作,同時也可以對報警聲音進行消音;
- g) 可配置后備電源(選配),主電和備電自動切換,備電工作備電工作指示燈會亮;
- h) 通過菜單可查詢報警記錄,包含報警通道號、報警狀態和報警時間;
i )? 短距離的RTU無線傳輸方式或不限距離的GPRS無線傳輸方式都可以通過內置無線模塊將實時的檢測數據和報警狀態傳到安全中心(選配)。
主要功能:
報警功能
當下列情形發生時,控制器將發出聲光報警信號:
a)被測氣體濃度超過設定的一級(A1低報)報警值時或二級(A2高報)報警值時,蜂鳴器會發出連續的鳴叫聲,濃度報警指示燈亮,通用繼電器吸合;
b)當控制器連接氣體探測器線路出現故障,如:無信號輸出、傳輸線路掉線、傳輸線路短路,蜂鳴器會發出連續鳴叫聲,同時故障指示燈亮;
自檢功能
開機啟動時自檢,控制器自動對其面板上的指示燈、蜂鳴器進行功能檢查。儀器自檢菜單也可對狀態指示燈、蜂鳴器以及繼電器進行功能自檢。
數據記錄功能
通過菜單可以直接查詢歷史數據記錄,且可以自定義數據保存間隔時間。當某通道氣體濃度超過設定的報警值時,自動記錄報警通道號、報警濃度值和報警時間。
參數設定功能
控制器的系統參數可隨時查看并修改,包括當前日期/時間、測量范圍、分辨率、各級報警值、通道屏蔽、安裝位置等。
主、備電自動切換功能
當控制器主電源斷電時,能自動切換到備用電源工作;當主電源恢復時,能自動切換到主電源工作;主、備電源的工作狀態有指示燈指示。主電源工作時可同時給備用電源充電,備電充滿后自動轉為浮充狀態。
報警輸出控制功能
控制器有2個公共報警輸出繼電器,2個可編程繼電器數據,用戶可根據實際需要,可再擴展8個可編程報警輸出繼電器(選配)??刂仆獠肯涝O(shè)備、通風設備、報警設備或其它用途的設備。
電流校準功能
控制器可對輸入的4mA、12mA、20mA電流信號校準,保證信號的及時同步,Rs485信號版本的控制器無此功能。
通訊功能
控制器有4個Rs485 接口,可以很方便地把數據傳輸給其它控制設備、計算機等??刂破髂J(rèn)地址為:5,波特率為:115200。
其他功能
報警通道總數顯示,可選配4~20mA電流信號輸出等。
產品名稱 | 氣體報警控制器 |
產品型號 | FIX2100 |
工作電源 | 100V~220VAC;50/60Hz |
保險絲 | 額定電流:10A? 尺寸:5mm*20mm |
最大工作電流 | 1.5A (24VDC) |
備用電源 | 14.8VDC,4.4AH (鋰電池型,選配) |
輸出電源 | 24VDC,500mA |
工作方式 | 巡檢 |
輸入信號 | ① 4~20mA電流信號分線式(三線制氣體探測器)
② RS485總線制信號可選(標準MODBUS協議) |
控制通道 | ① 4~20mA電流信號分線式:支持1通道至40通道
② RS485總線制信號:支持1-255點位 |
輸出信號 | 4~20mA電流信號(選配) |
報警記錄 | 報警部位顯示、報警狀態、時間、濃度等 |
報警值設置 | A1報警值、A2報警值 |
報警功能 | LED 指示燈及蜂鳴器聲音報警 |
報警輸出 | 2路公共繼電器,2 路可編程繼電器,8 路擴展可編程繼電器(選配) |
觸點容量 | NC:1/14HP,125V/250VAC,3A,30VDC/250VAC RES
NO:1/14HP,125V/250VAC,5A,30VDC/250VAC RES |
通訊接口 | 1路RS485通訊接口 |
工作溫度 | -20℃~ 55℃ |
工作濕度 | 0~95% 相對濕度(無冷凝) |
環境壓力 | 86~106kPa |
顯示方式 | 7寸觸摸TFT-LCD彩色液晶屏 |
測量精度 | ≤±1%(電流信號) |
外殼材質 | SPCC(可選配304或316不銹鋼材質) |
外型尺寸 | ①RS485信號和電流信號1至24通道版尺寸:寬300mm×高400mm×厚100mm
②電流信號25至40通道加長版本:寬320mm×高500mm×厚100mm |
重量 | 約5.5kg |
報警方式 | 聲音報警:90dB@30cm、85dB@100cm,紅色LED 濃度指示燈 |
按鍵 | 觸摸操作,配合消音、鎖屏操作 |
直接讀數 | 測量值 |
數據記錄 | 自動存儲數據,可連續存儲1年以上帶日期時間的數據 |
數據下載 | 支持測量數據下載 |
數據傳輸 | 支持短距離RTU433無線傳輸或不限距離的GPRS無線傳輸(選配) |
校準 | 支持4mA、12mA、20mA三級電流信號校準操作 |
防護等級 | IP54 |
執行標準 | GB 16808-2008 |
標準配置:
物品名稱 | 數量 |
氣體報警控制器主機 | 1 |
TF存儲卡 | 1 |
使用說明書 | 1 |
包裝盒 | 1 |
合格證 \ 保修卡 | 1 |
可選配置:
物品名稱 | 數量 |
備用電源 | 1 |
4~20mA電流信號同步輸出模塊 | 1 |
8路擴展繼電器模塊 | 1 |
氣體監控管理系統軟件 | 1 |
RTU433無線傳輸模塊 | 2 |
GPRS無線傳輸模塊 | 2 |
尊敬的用戶:
感謝您選用深圳市萬安迪科技有限公司的產品,萬安迪始終將客戶的利益放在第一位,一直秉承以“客戶為中心”的服務宗旨,更好地了解客戶的需求,提高我們的服務質量,“今天的質量、明天的市場、服務到永遠”;是我們公司為客戶服務的準則,要把它貫穿到研發、生產、銷售及售后服務的各個環節中。為了確保您能夠充分享有萬安迪提供的完善售后服務支持,請您在購買后認真閱讀以下保修服務條款。
一、保修信息及有效期限:
1、凡屬正常使用情況下(常規的溫濕度、壓力、潔凈的空氣環境,傳感器出廠設定能承受的氣體測量濃度范圍)由于產品本身質量引起的故障,在保修期內將負責給予有限保修(包括零部件更換和人工費),但不負擔修理品的上門費、運送費、安裝及拆取等與實際修理無關的費用;
2、產品出現故障,請寄回萬安迪售后服務中心,萬安迪將為用戶提供高效、優質的服務,具體聯系方式詳見我司官方網站;
3、若對所選購的產品有超出標準保修外的需求,歡迎致電萬安迪客服熱線4006-613-615咨詢。
制造廠商給予如下保證:
如非合同特別約定,從交貨期始,整機在正常工作使用情況下?lián)碛幸寄瓯P奁凇?/p>
二、保外條款:
以下情況不屬于免費保修范圍:
1、違反產品使用說明書使用而導致的產品損壞及因安裝不當造成的產品損壞;
2、機器進水、震裂、碰撞所產生的污漬或表面劃傷等其他非正常使用原因造成的故障或損壞;
3、擅自拆機、改裝或產品經過非我公司技術人員維修或拆裝;
4、非產品所規定的工作環境下使用造成的故障或損壞(例如非潔凈的空氣環境,溫濕度過高、過低,環境過于潮濕或干燥,氣體濃度過高或過大的沖擊,壓力過大、電壓或電流不穩定,零地電壓過大、粉塵過多等);
5、由于不可抗拒(如火災、水災、地震等)或自然災害(如雷擊等)及異常電壓、公害、化學物質的侵蝕而造成的故障或損壞;
6、由于用戶或第三方誤用或不正確的安裝調試造成的故障或損壞;
7、移除零部件,安裝非制造廠商提供或未批準的配件;
8、擅自撕掉產品標簽;
9、自然磨損,由于環境導致的產品腐蝕、生銹而導致的損壞,或者是外觀的老化;
10、消耗品;
11、非區域內合法經銷渠道所購買產品;
12、產品超過保修期。
三、保修有效期限:自購機之日起整機保修壹年。
我司售后服務網點、售后人員、硬件設施情況如下:
1、總部售后服務地址:深圳市寶安區西鄉街道桃源社區前進二路135號河西航城工業區B棟5層
2、售后服務人員構成由售后服務接待工作人員接收客戶產品售后信息,售后服務技術工程師檢測給出售后維修報告,維修報告由客戶評估確定,售后完成至質檢部門進行售后的質檢,質檢完成由售后服務接待工作人員安排發貨至客戶指定地點;
3、硬件設施情況:公司擁有從國外引進的全自動標定測試裝置多套。不同量程的標準氣體120多瓶,可完全滿足客戶的維修標定需求。
讓用戶滿意和實現持續的質量改進是萬安迪的永恒追求目標。萬安迪通過對質量保證體系運行過程的內、外部審核和年度管理評審等一系列措施確保了質量體系的正常有效運行。
質量是產品的生命,信譽是企業的根本,產品合格不是標準,用戶滿意才是目的!
?
四、儀器維護
請定期對儀器進行維護,檢查儀器工作狀態;檢查儀器或傳感器的進出氣口,確保其沒有污損或被雜質堵塞。
建議在不需要連續監測情況下斷電保養。在傳感器的有效使用壽命期內,每6個月或1年根據當?shù)氐南嚓P(guān)法律法規對儀器進行校準,以保證檢測數據準確有效。
當誤操作時請按照使用說明書操作恢復出廠設置。
五、注意事項
1)嚴禁帶電開蓋操作;
2)嚴禁帶電更換傳感器;
3)校準、設置等操作必須由專業人員進行;
4)儀器的標定檢查要定期進行;
5)超過有效使用期和有故障的傳感器要及時更換;
6)避免用高于測量量程的氣體沖擊傳感器;
7)設備包含鋰電池在運輸時,尤其是空運時,務必遵守相應的安全規定和鋰電池的標志。
六、本售后保修服務條款的最終解釋權歸深圳市萬安迪科技有限公司所有。
